Шламовые насосы с металлическим футеровочным элементом
Износостойкие шламовые насосы Sunlike Pump® SH Series для тяжелых условий эксплуатации оснащены деталями, изготовленными из высокохромистой сплавной стали с содержанием 27%. Этот насос разработан для работы с высокоабразивными, высокотвердыми, слабокоррозионными и высококонцентрированными шламами, требуя при этом минимального технического обслуживания. Он широко применяется в горнодобывающей промышленности, углепереработке, металлургии, электростанциях, строительстве и других отраслях. В зависимости от условий эксплуатации пользователи могут выбрать определенные марки материала, такие как A05, A07 и A49.
Ключевое Слово:
Шламовые насосы
Насосы для перекачки гравия и песка
Электронная почта:
Детали Продуктов
- SH-1.5/1B
- SH-2/1.5B
- SH-3/2C
- SH-4/3C&D
- SH-6/4D&E
- SH-8/6E&F
- SH-10/8ST
- SH-12/10ST
- SH-14/12ST
- SH-16/14TU
- SH-20/18TU
Кривая Производительности
Таблица выбора центробежных шламонасосов Sunlike SH для тяжелых условий эксплуатации.
Приблизительные характеристики в чистой воде — используются только для предварительного выбора.
Характеристики
- Модульная конструкция – упрощает техническое обслуживание, обеспечивает высокую степень стандартизации, минимизирует запасы запасных частей и снижает затраты на замену.
- Разнообразные варианты рабочих колес – доступны стандартные 5-лопастные, высокоэффективные 4-лопастные и 2-лопастные, не засоряющиеся, для различных условий эксплуатации.
- Взаимозаменяемые материалы футеровки – для компонентов, контактирующих с рабочей средой, доступны варианты из твердого сплава с 27% хрома, толстого натурального каучука или полиуретана; все варианты полностью взаимозаменяемы.
- Высокопрочный корпус – Стандартный корпус насоса из высокопрочного чугуна, рассчитанный на работу при более высоких рабочих давлениях для повышения долговечности.
- Высококачественные подшипниковые узлы – оснащены подшипниками известных брендов для повышения надежности, увеличения срока службы и снижения затрат на смазку.
- Надежные варианты уплотнений вала – выбор между сальниковым уплотнением, выжимным уплотнением или механическим уплотнением в соответствии с конкретными требованиями применения.
- Многоцелевая конструкция – снижает требования к складским запасам благодаря высокой взаимозаменяемости деталей в различных конфигурациях насосов.
- Гибкие варианты привода – множество вариантов подключения двигателя (ZVZ, DC, CV, CRZ) для адаптации к различным условиям установки, грузоподъемности и напорным головкам.
- Регулируемая ориентация выходного отверстия – выходное отверстие может быть расположено в любом из восьми направлений в соответствии с планировкой участка и потребностями монтажа.
- Контроль качества на этапе производства – команда Sunlike использует собственную профессиональную линию литья, оснащенную передовыми гиперспектральными приборами и оборудованием для физических испытаний, что обеспечивает строгий контроль качества с самого начала производственного процесса.

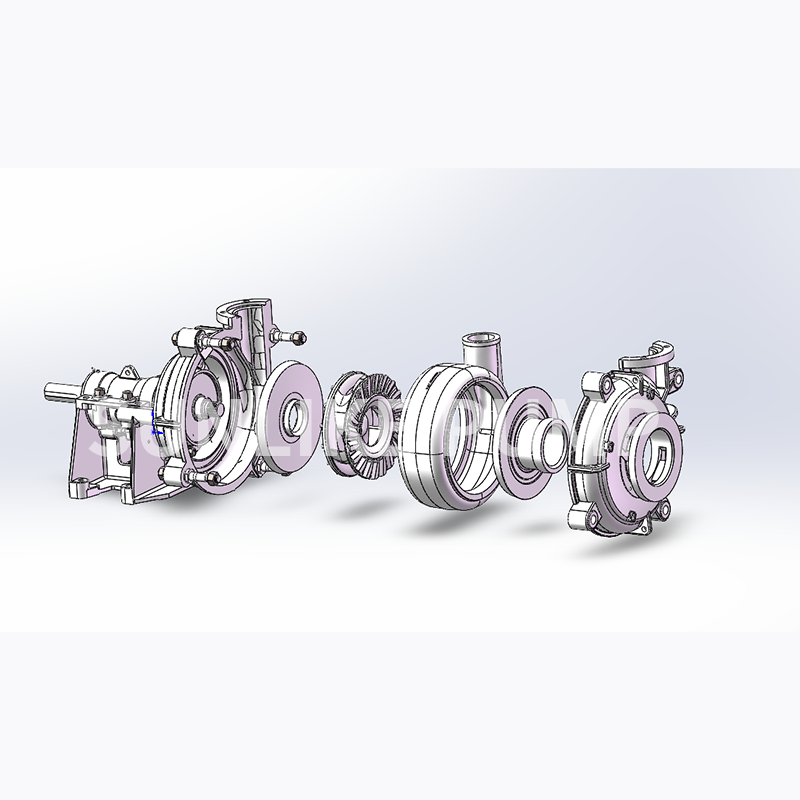

Особенности Конструкции

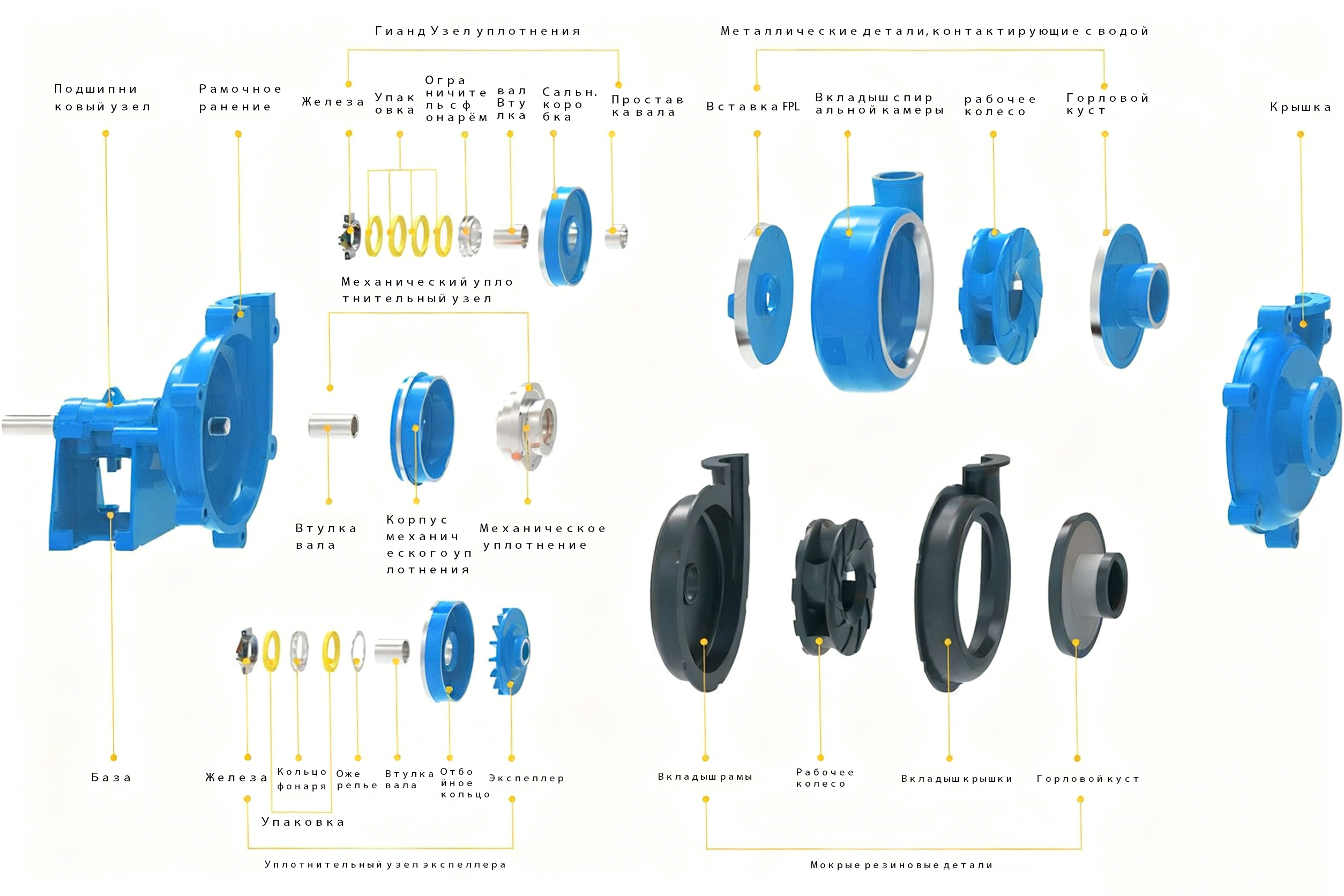

Центробежный насос для перекачки шлама из хвостохранилища с усиленной футеровкой из сплава состоит в основном из 3 частей:
1. Износостойкие детали, контактирующие с рабочей жидкостью: (втулка горловины рабочего колеса, инерционная втулка, вставка FPL) Утолщенные компоненты, контактирующие с рабочей жидкостью, для увеличения срока службы.
2. Детали уплотнения вала: Возможность выбора типа уплотнения: сальниковое, выталкивающее или механическое.
3. Детали подшипникового узла.
1. Износостойкие детали, контактирующие с рабочей жидкостью: (втулка горловины рабочего колеса, инерционная втулка, вставка FPL) Утолщенные компоненты, контактирующие с рабочей жидкостью, для увеличения срока службы.
2. Детали уплотнения вала: Возможность выбора типа уплотнения: сальниковое, выталкивающее или механическое.
3. Детали подшипникового узла.
Уплотнение рабочего колеса представляет собой усилие рабочего колеса, создающее противодействующую силу, препятствующую утечке шлама. Оно может быть установлено на насосе первой ступени, когда положительное давление на выходе насоса составляет менее 10% от давления на выходе, или на насосе первой ступени в серии насосов.
Сальниковое уплотнение: Сальниковое уплотнение является общим уплотнением вала для различных условий перекачки. Материалы ПТФЭ и графит могут использоваться в условиях высокой коррозии или высоких температур! Оно обладает преимуществами простой конструкции и удобного обслуживания. Однако необходимо добавлять воду для уплотнения вала и обеспечивать достаточное давление воды и водоотдачу. Механическое.
Seal Asy: Механическая конструкция представляет собой усовершенствованную технологию герметизации, исключающую протечки, обеспечивающую комплексную конструкцию, удобную установку и замену, а также различные инструкции, подходящие для любых условий.

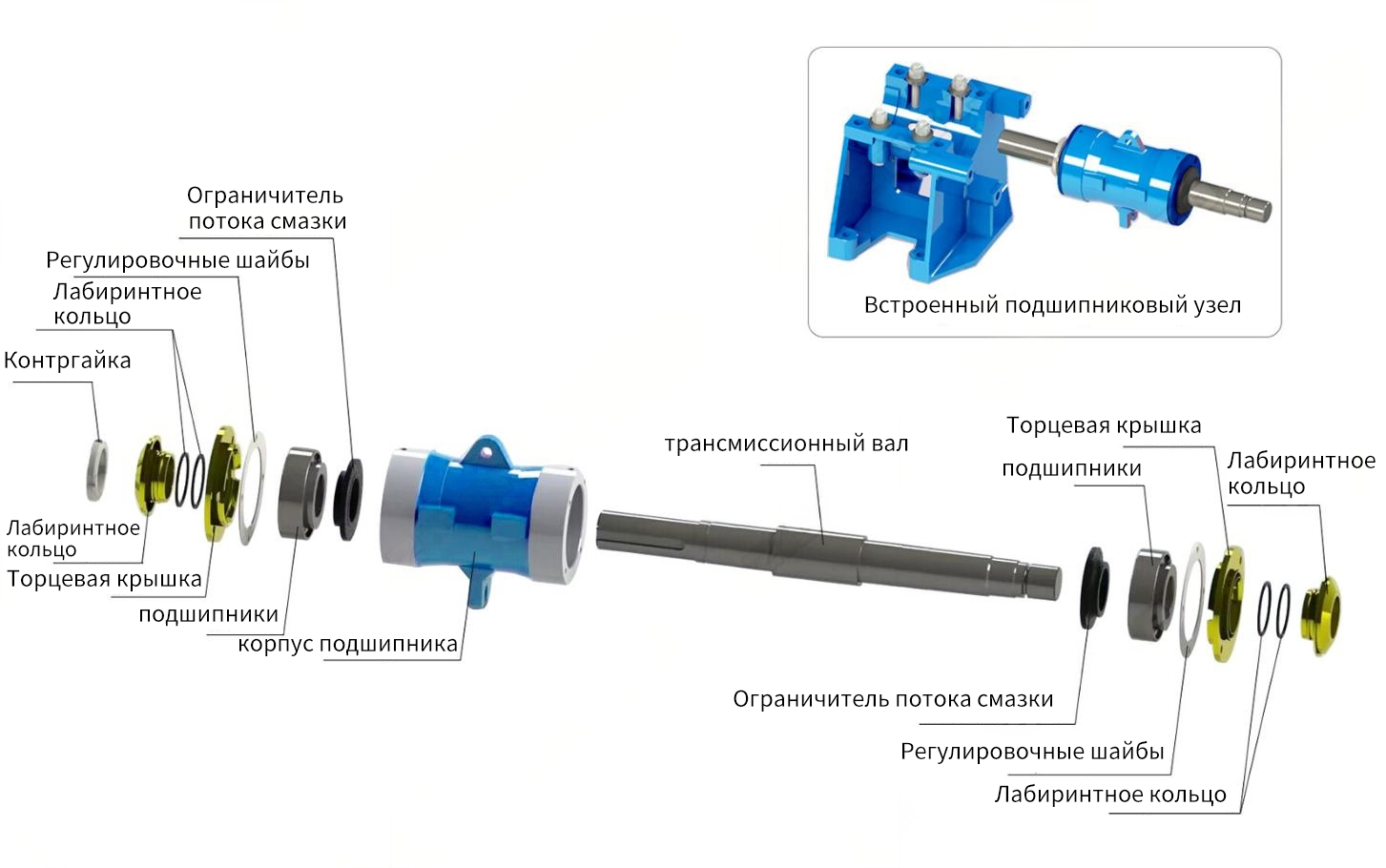

Преимущества подшипникового узла:
1. Вал большого диаметра с коротким вылетом минимизирует прогиб, что способствует продлению срока службы подшипника.
2. Для крепления корпуса патронного типа внутри рамы требуется четыре сквозных болта.
3. Съемный подшипниковый узел картриджного типа упрощает процедуры технического обслуживания на месте.
4. Он оснащен закаленной втулкой вала для его защиты.
5. Смазка – продутые поршневые кольца помогают предотвратить попадание загрязнений в корпус подшипника.
| НЕТ | Часть | Материал |
NO |
Часть | Материал |
|
1 |
Вал | Высокопрочная сталь |
12 |
Вольта | 27% хромового сплава |
|
- |
Втулка вала | 3 сек 13 |
13 |
Разрядное соединительное кольцо | Натуральный каучук |
|
2 |
Болты зажима | Оцинкованная сталь |
14 |
Уплотнение спиральной вставки | Натуральный каучук |
|
3 |
База | Ковкий чугун |
15 |
Кольцо впускного патрубка | Натуральный каучук |
|
4 |
болты, шпильки | Оцинкованная сталь |
16 |
Экспеллер | 27% хромового сплава |
|
- |
Корпус подшипника | Чугун |
17 |
Вставка в обшивку рамы | 27% хромового сплава |
|
5 |
Железа/Разделенная железа | Чугун |
18 |
Горловой куст | 27% хромового сплава |
|
6 |
Рамная пластина | Ковкий чугун |
19 |
Крышка | Ковкий чугун |
|
7 |
Выпускное кольцо | 27% хромового сплава |
20 |
Шплинт | Чугун |
|
8 |
Уплотнение кольца выталкивателя | Натуральный каучук |
- |
Торцевая обложка | Цветное цинковое покрытие |
|
9 |
Уплотнение спиральной вставки | Натуральный каучук |
- |
Обложка лабиринта | Цветное цинковое покрытие |
|
10 |
Рабочее колесо | 27% хромового сплава |
- |
Кольцо фонаря |
1Cr18Ni9Ti |
|
11 |
болт крышки | Оцинкованная сталь |
- |
Несущий | Ведущий бренд |
Области Применения
Центробежный насос ZH для тяжелых условий эксплуатации с футеровкой из сплава, предназначенный для перекачивания высокоабразивных/плотных суспензий в процессах от подачи в циклон до повторного измельчения, разгрузки мельницы, флотации, дренажа шахт и хвостохранилищ на горнодобывающих предприятиях, а также в других промышленных областях. Иногда его также можно использовать для дноуглубления отстойных лагун и перекачивания бурового раствора и т. д.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Витрина Насосов
Почему выбирают нас?
Собственное Литье・Прослеживаемое Качество
Sunlike Pumps – ведущий китайский бренд, специализирующийся на шламовых насосах и насосах для фильтр-прессов. Вся продукция изготавливается на собственном литейном и производственном оборудовании, обеспечивая полный контроль качества с самого начала.
Синергия Двух Заводов・Надежность
Sunlike управляет двумя производственными комплексами: один расположен в Индустриальном парке Синтан, Шицзячжуан, провинция Хэбэй, а другой – в Индустриальном парке Аньчжоу, Сюнъань, Баодин, провинция Хэбэй. Общая площадь составляет 50 000 квадратных метров.
Доверие Ведущих Брендов・Надежное Партнерство
Насосы Sunlike являются долгосрочным вспомогательным оборудованием для известных китайских производителей фильтр-прессов, таких как Jingjin, Dazhang и Bright. Компания также является надежным партнером крупных промышленных предприятий, включая BYD и Haiwang Hydrocyclone.
Преимущества обслуживания
Как компания, специализирующаяся на производстве шламонасосов, насосов для сточных вод, насосов для фильтровальных прессов и экологически чистого оборудования для зеленых насаждений, Сенрик.удовлетворяет разнообразные потребности клиентов.
Гарантия на весь агрегат в течение одного года
Продвинутое оборудование и технологии
Своевременные поставки со складов за рубежом
Круглосуточное онлайн-решение проблем
Общие проблемы
1. Каковы основные виды использования нагнетательного насоса?
Насос навозной жижи используется главным образом для транспортировки жидких твердых частиц, широко используется в горнодобывающей промышленности, металлургии, угольной промышленности, электроэнергетике, химической промышленности, производстве строительных материалов, охране окружающей среды и других отраслях промышленности.
2. Каков принцип работы нагнетательного насоса?
Насос для навозной жижи вдыхает навозную жижу из всасывающего отверстия корпуса насоса через центробежную силу, возникающую в результате вращения ударного элемента, а навозная жижа выводится из выпускного отверстия корпуса насоса в результате утечки корпуса насоса.
3. Как выбрать правильный насос навозной жижи?
При выборе навозного насоса необходимо учитывать следующие факторы:
Физические и химические свойства среды, такие как температура, вязкость, коррозия и т.д
Размер и концентрация твердых частиц
Требуемый поток и голова
Материал и конструкция насоса
4. Какие меры предосторожности принимаются при эксплуатации и обслуживании навозного насоса?
Регулярно проверять износостойкость ударного элемента, корпуса насоса и уплотнения вала и своевременно заменять изношенные части
Держите корпус насоса и трубу чистой, чтобы предотвратить попадание в корпус насоса загрязняющих веществ
Регулярно проверять и заменять смазочное масло для обеспечения нормальной работы подшипников
Регулярно проверяйте сцепление мотора и насоса для обеспечения безопасности соединения
5. Каковы общие недостатки и методы обработки навозного насоса?
Насос не производит целлюлозу или недостаточно целлюлозы: проверьте, заблокирован ли вход всасывающего устройства, имеется ли воздух в корпусе насоса и изношен ли ударный элемент.
Вибрация или шум корпуса насоса: проверьте, изгиб ли вал насоса, сбалансирован ли ударный элемент и поврежден ли подшипник.
Отказ пломб, утечка: проверка износа пломб, своевременная замена пломб.
